H-gerenda

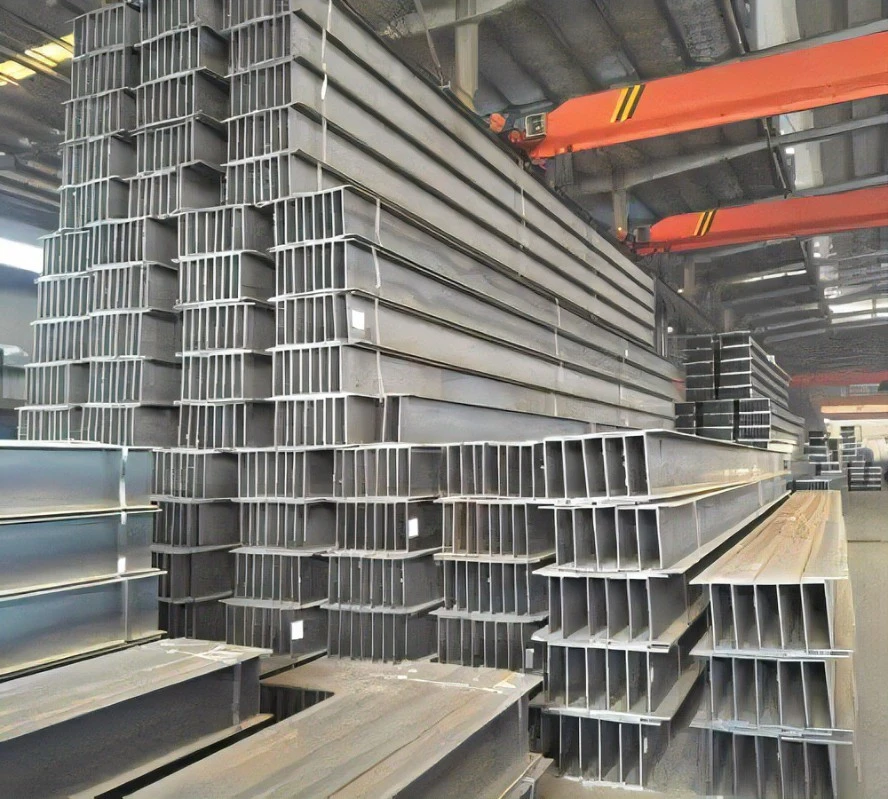

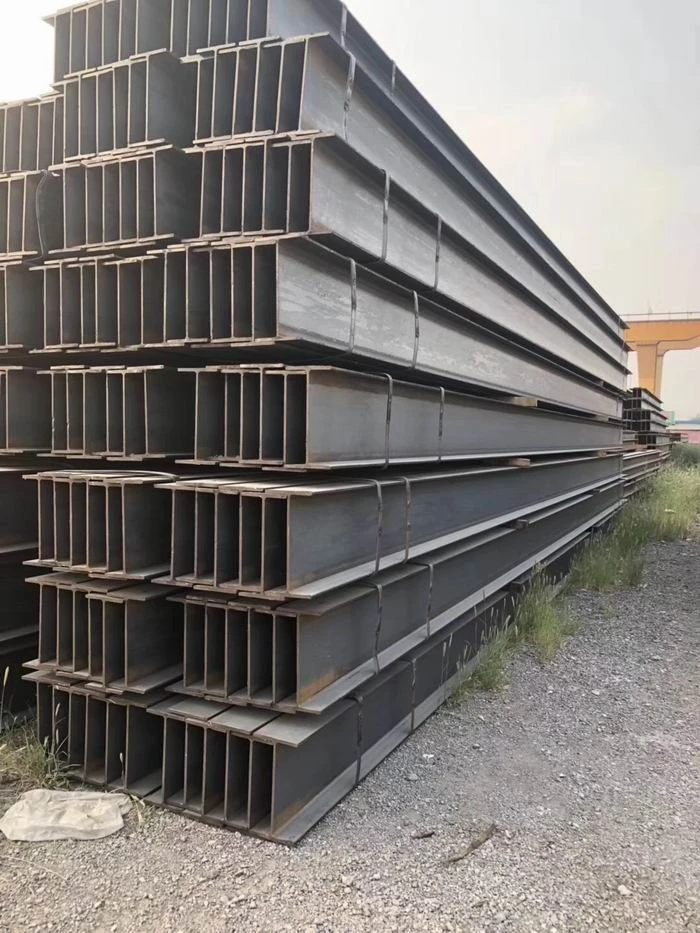

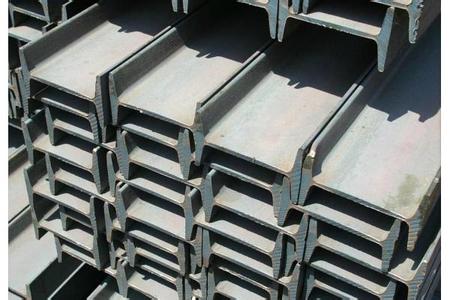

H A HEA/HEB acélgerendák nagyon gyakran használt acélprofil típusok. A gerendák, más néven "H" szakaszok, kontinentális gerendák vagy HEA/HEB többféle anyagminőségben kaphatók, a leggyakoribbak az EN 10025 S275 és S355. A H szakaszok hasonlítanak az I szakaszokhoz, de a karima szélesebb.

A szálláslekérdezés elküldése

A termék bemutatása

HEA&HEB gerendák Példaméret

A HEA gerendák méretei és mechanikai tulajdonságai

HEA gerendák méretei					Súly (kg/m)	Metszeti terület (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB gerendák méretei és mechanikai tulajdonságai

HEB gerenda méretek					Súly (kg/m)	Metszeti terület (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Termékleírás

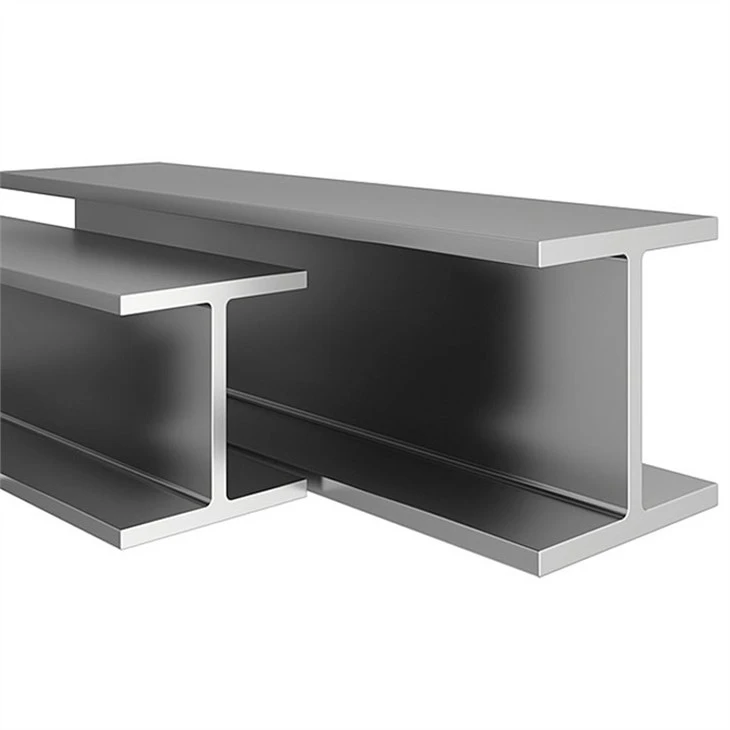

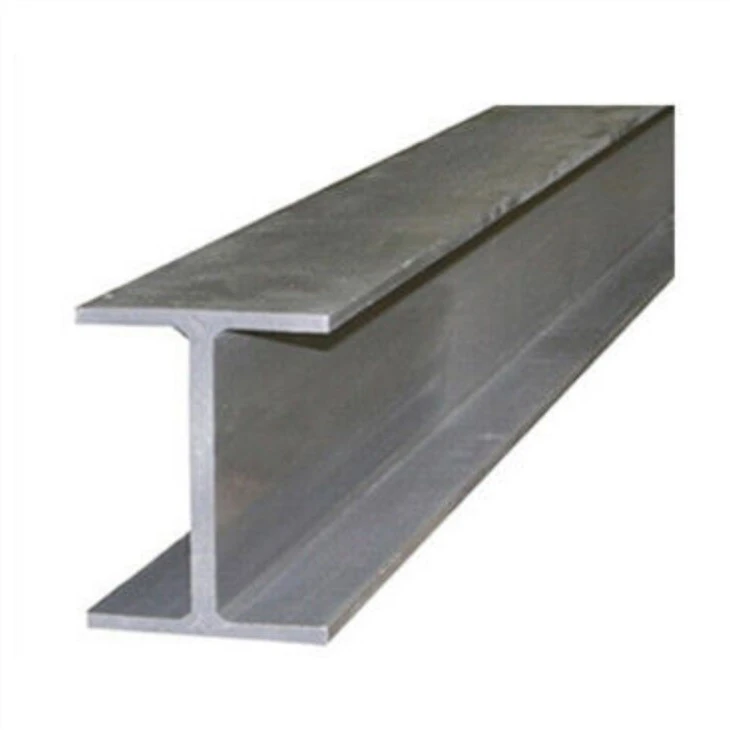

A keresztmetszeti forma hasonló a nagy latin H betű gazdaságos keresztmetszeti profiljához, más néven univerzális acélgerendához. A H alakú acél keresztmetszete általában két részből áll, a gerincből és a karimából, amely szintén ismert. mint a derék és a széle.

A H gerendát széles körben használják, főként: különféle polgári és ipari épületszerkezetekben; különféle nagy fesztávolságú ipari üzemek és modern magas épületek, különösen ipari üzemek olyan területeken, ahol gyakori szeizmikus tevékenység és magas hőmérsékletű munkakörülmények vannak; nagy teherbírást és keresztmetszetet igénylő Nagy hidak jó stabilitással és nagy fesztávolsággal; nehéz felszerelés; autópályák; hajócsontvázak; aknatámogatás; alapozás és gátépítés; különféle gépelemek.
