I-sugár

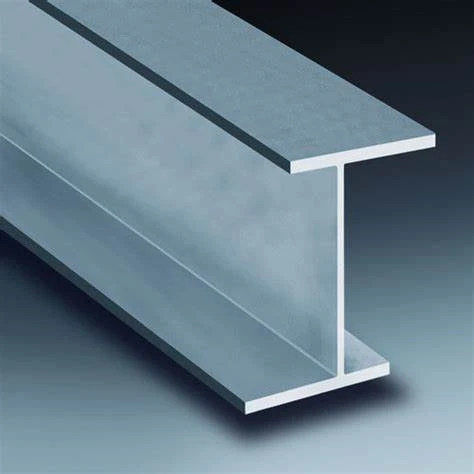

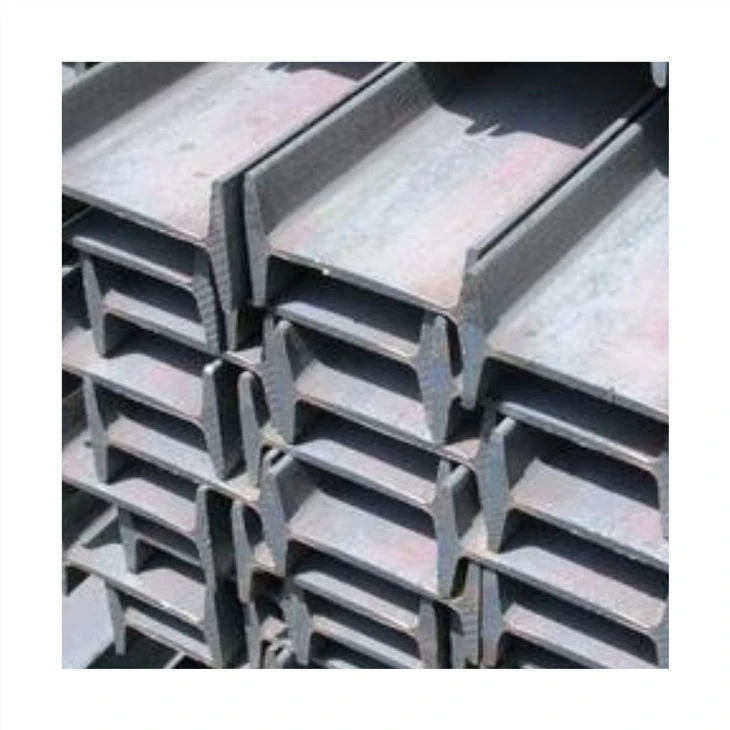

Az I-gerenda I-alakú acél, az I-alakú acélt acélgerendának is nevezik, ami egy hosszú acélszalag, I-alakú keresztmetszetű.

A szálláslekérdezés elküldése

A termék bemutatása

Név: I-beam
Szabvány: IPEAA-H-BEAM,EN 10034:1993
Minőség: S235JR/ST37-2

I-beams példaméret

IPE acélgerendák méretei

IPE méret (mm)					Súly (kg/m)	Metszeti terület (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

INP acélgerendák méretei

INP méret (mm)					Súly (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Termékleírás

I beam 1

Acél gerendák IPE/INPnagyon gyakran használt acélprofil típus. A gerendák, más néven "I" szakaszok, kontinentális gerendák vagy IPE/IPN többféle anyagminőségben kaphatók, a leggyakoribbakEN 10025 S275 és S355.

I-gerenda VS H-gerenda

Ami az építést és az építést illeti, elengedhetetlen, hogy ismerjük a különbséget a H-Beam és az I-Beam között. A szerkezeti gerendák esetében számos tényezőt figyelembe kell venni, de a legfontosabb tényező az, hogy a gerenda teherbíró-e vagy sem. Az I-Beam és a H-Beam nagyon hasonlónak tűnik, mert gyakran ugyanazokban a helyzetekben használják őket. A kettő között azonban vannak különbségek.

1. A H-gerendák kevesebbe kerülnek, mint az I-gerendák ugyanannyi szerkezeti támogatásért.
2. Az I-gerendák jobban alkalmasak nagyobb terhelések szállítására a gerenda fesztávolságán vagy hosszán.
3. Mind az I-Beam, mind a H-Beam nagyon sokoldalú, és különféle alkalmazásokhoz használható.
